MDE80b6 - MDE 6 poles - Asynchronous single phase motors with electronic relay

MADP 2/12 poles

Motori vettoriali

MDE80b6

Asynchronous single phase motors with electronic relay

Code	Power KW	Speed rpm	Current A (V.230)	Torque Cn Nm	Performance %	Power factor FI
MDE80b6	0,37	860	3,2	4	65	0,96

Availables mounting types

MDAB3

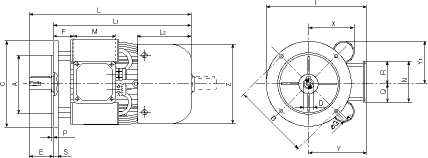

MDAB5

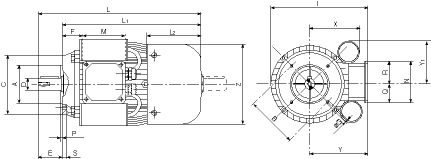

MDAB14

MDAB3
MDAB5
MDAB14

TYPE MEC	A	B	C	D	E	F	G	G 1	H	K	I	L	L 1	L 2	M	N	O	P	Q	R	U	U 1	V	X	X 1	Y	Y 1	Z
63	100	80	42	11	23	25	178	125	63	7	175	216	193	61	92	92	138	M4	34	58	105	120	10	12	75	115	90	123
71	112	90	45	14	30	25	195	139	71	7	192	245	215	71	92	92	138	M4	40	52	108	136	11	12	80	124	90	138
80	125	100	50	19	40	30	22	157	80	9,5	218	275	235	75	110	110	168	M5	50	60	125	154	11	17,5	100	141	95	156
90S	140	100	56	24	50	33	236	177	90	9,5	233	300	250	85	110	110	168	M5	50	60	130	174	13	17,5	105	146	100	176
90L	140	125	56	24	50	33	236	177	90	9,5	233	325	275	85	110	110	194	M5	50	60	155	174	13	17,5	105	146	100	176
100	160	140	63	28	60	40	257	196	100	11,2	253	365	305	95	110	110	210	M6	55	55	175	192	15	21,2	115	157	120	194

TYPE MEC	a	b	c	d	e	f	g	h	t
63	11	23	M4	10	14	15	4	4	12,5
71	14	30	M5	13	18	20	5	5	16
80	19	40	M6	16	22	30	6	6	21,5
90	24	50	M8	20	28	35	8	7	27
100	28	60	M100	25	35	45	8	7	31

TYPE MEC	A	B	C	D	E	F	G	I	L	L 1	L 2	M	N	P	Q	R	S	X	Y	Y 1	Z
63	95	115	140	11	23	25	10	185	216	193	61	92	92	3	34	58	10	75	115	90	123
71	110	130	160	14	30	25	10	204	245	215	71	92	92	3,5	40	52	10	80	124	90	138
80	130	165	200	19	40	30	12	241	275	235	75	110	110	3,5	50	60	10	100	141	95	156
90S	130	165	200	24	50	33	12	246	300	250	85	110	110	3,5	50	60	10	105	146	100	176
90L	130	165	200	24	50	33	12	246	325	275	85	110	110	3,5	50	60	10	105	146	100	176
100	180	215	250	28	60	40	14,5	282	365	305	95	110	110	4	55	55	15	115	157	120	194

TYPE MEC	a	b	c	d	e	f	g	h	t
63	11	23	M4	10	14	15	4	4	12,5
71	14	30	M5	13	18	20	5	5	16
80	19	40	M6	16	22	30	6	6	21,5
90	24	50	M8	20	28	35	8	7	27
100	28	60	M10	25	35	45	8	7	31

TYPE MEC	A	B	C	D	E	F	G	I	L	L 1	L 2	M	N	P	Q	R	S	X	Y	Y 1	Z
63	60	75	90	11	23	25	M5	176	216	193	61	92	92	2	34	58	9	75	115	90	123
71	70	85	105	14	30	25	M6	192	245	215	71	92	92	2,5	40	52	12	80	124	90	138
80	80	100	120	19	40	30	M6	218	275	235	75	110	110	3	50	60	12	100	141	95	156
90s	95	115	140	24	50	33	M8	233	300	250	85	110	110	3	50	60	15	105	146	100	176
90L	95	115	140	24	50	33	M8	233	325	275	85	110	110	3	50	60	15	105	146	100	176
100	110	130	160	28	60	40	M8	253	365	305	95	110	110	3,5	55	55	16,5	115	157	120	194

TYPE MEC	a	b	c	d	e	f	g	h	t
63	11	23	M4	10	14	15	4	4	12,5
71	14	30	M5	13	18	20	5	5	16
80	19	4	M6	16	22	30	6	6	21,5
90	24	50	M8	20	28	35	8	7	27
100	28	60	M10	25	35	45	8	7	31
